索泰 RTX5090 D SOLID OC显卡性能实测：DLSS4揭开4K帧率的封印

在CES 2025展会上，NVIDIA正式发布了新一代的RTX 50系列显卡，采用全新的Blackwell架构，不仅大幅度升级了GPU核心性能，同时还带来了最新的DLSS4技术，让游戏玩家和内容创作者们获得更好的性能体验。

这次首发的RTX 50系列显卡为旗舰型号RTX 5090显卡，但为了应对美国芯片禁令对中国AI产业的技术封锁，NVIDIA专为中国游戏玩家们设计了RTX 5090 D显卡，和上一代的RTX 4090 D简单粗暴的砍硬件规格不同的是，这次的RTX 5090 D显卡在芯片规格方面和旗舰显卡RTX 5090完全一致，只是限制了Tensor AI算力，从RTX 5090的3352TOPS降低到了2375TOPS，降幅约29%，以满足美国的AI芯片禁令的出口管制要求。

完整Blackwell架构核心

根据NVIDIA的官方给的资料，完整的Blackwell架构核心拥有12个GPC，内含8组TPC，每组TPC包含2个SM簇，共计96组TPC和192个SM簇，搭配16个32bit的内存控制器，显存带宽达到了512bit，PCIe通道也升级为了PCIe5.0，以满足旗舰显卡日益庞大的数据吞吐量。

RTX 5090和RTX 5090 D采用的GB202核心

RTX 5090和RTX 5090 D采用的是削减过后的GB202核心，在完整的GB核心基础上砍掉了11组TPC，保留了85组TPC共计170个SM簇。

这里存在分歧：一般逻辑，想砍掉11组TPC只要砍掉1个完整的GPC，再在第二个GPC中砍掉3组TPC即可，但在NVIDIA给出资料中却出现了一张有2个GPC各砍掉一组TPC的GB202架构图，所以就有了另一种刀法的可能性：12个GPC中有11个GPC各砍掉一组TPC，只保留一个完整的GPC。

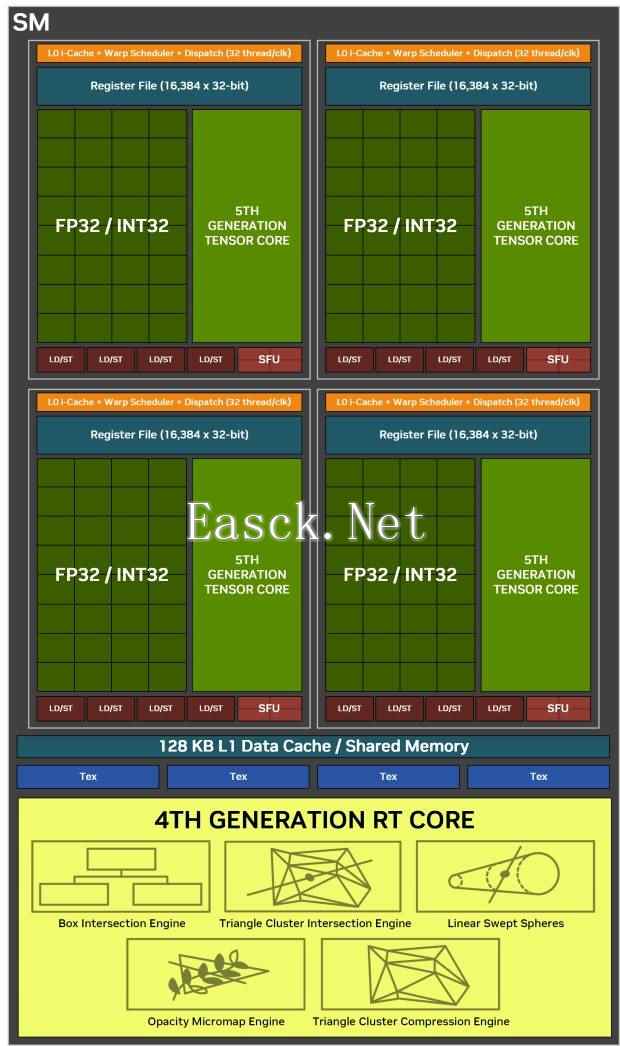

Blackwell架构SM簇示意图

Ada LoveLace架构SM簇示意图

和上一代的Ada LoveLace架构相比，Blackwell架构重新设计了SM簇，取消的独立的FP32计算单元，全部改为FP32/INT32混合单元，总数依然是128个，但在每个计算周期内，单核只能以FP32或者INT32进行计算，这就让FP32和INT32计算量在周期内提高了一倍。

每个SM簇配置了4个第五代Tensor核心，RTX 5090 D和RTX 5090相比最大的差别就在于NVIDIA限制了RTX 5090 D的Tensor核心AI算力，从RTX 5090的3352TOPS降低到了2375TOPS，降幅约为29%。目前NVIDIA显卡的帧生成技术主要依赖Tensor核心进行计算，不过根据NVIDIA的说法，虽然削弱了RTX 5090 D的Tensor核心的AI算力，但对游戏玩家没有影响。

每个SM簇还配置了1个第四代RT核心，改进了光线追踪算法，和第三代RT核心相比实现了光线追踪算力翻倍的效果。

综合计算，RTX 5090 D共拥有21760个CUDA计算单元、680个五代Tensor、170个四代RT核心。如果以CUDA数量来计算传统性能，RTX 5090 D应该要比上一代旗舰显卡RTX 4090强33%左右，鉴于显存规格的升级，在4K分辨率和光追游戏方面领先幅度应该更大。

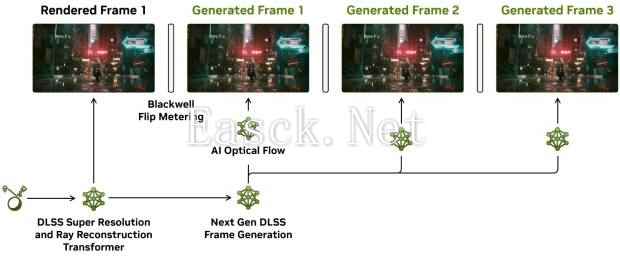

随RTX 50系显卡一起到来的还有更强的DLSS4技术。借助Blackwell架构和第五代Tensor核心，让额外生成多帧成为现实，可以在完成一个传统渲染帧的同时额外生成3帧，让玩家获得更高的游戏帧数表现。

为了解决FG帧生成功能带来的输入延迟问题，NVIDIA还跟进更新了NVIDIA Reflex2技术，可以降低75%的PC延迟，让玩家操作更流畅精准。

接下来我们将以NVIDIA全球核心AIC合作伙伴索泰推出的全新SOLID系列RTX 5090 D显卡——索泰RTX 5090 D SOLID OC显卡来为广大玩家们展示一下，这款专为中国游戏玩家推出的“旗舰级”游戏显卡究竟表现如何，能给玩家们带来怎样的游戏体验。
