GTX1080新旗舰显卡拆解 带你看穿老黄心里的秘密

　　就在上个星期，NVIDIA正式发布了自家的新一代旗舰显卡：GTX 1080。规格方面，GTX 1080采用了基于16nm工艺制造的GP104核心，内建2560个CUDA处理器，基础频率1607MHz，加速频率1733MHz，采用单8pin供电接口，TDP为180W。 此外，GTX 1080首发了8GB GDDR5X显存，显存频率2500MHz，等效10000MHz，显存位宽256-bit，显存带宽320GB/s。性能规格很恐怖。

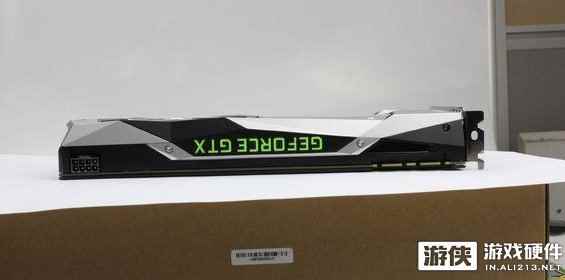

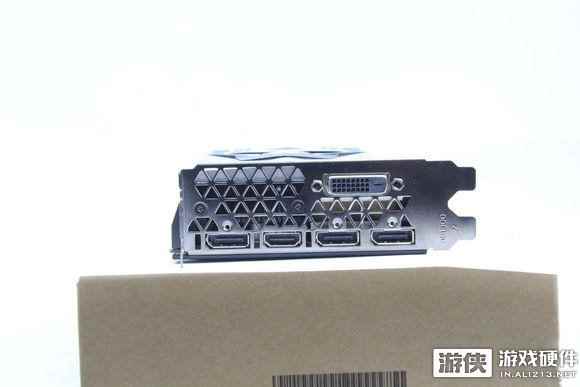

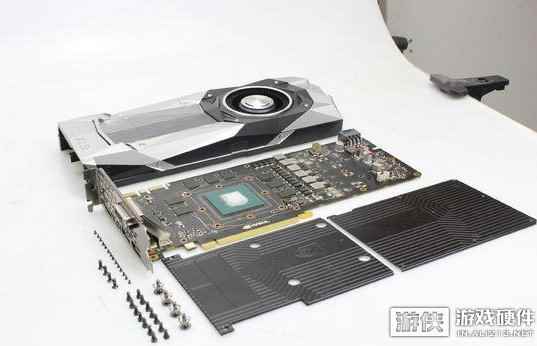

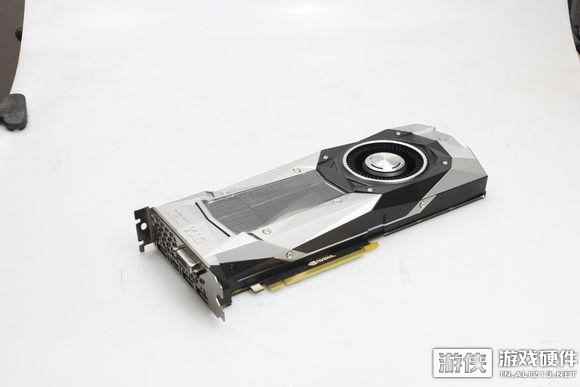

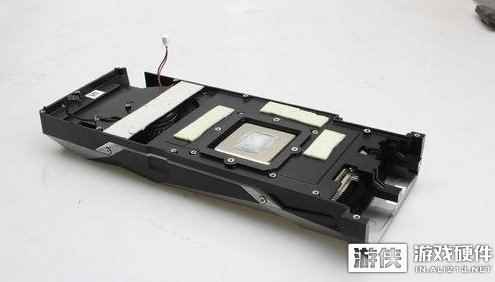

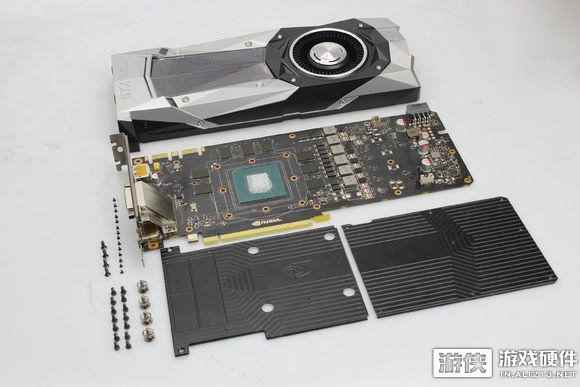

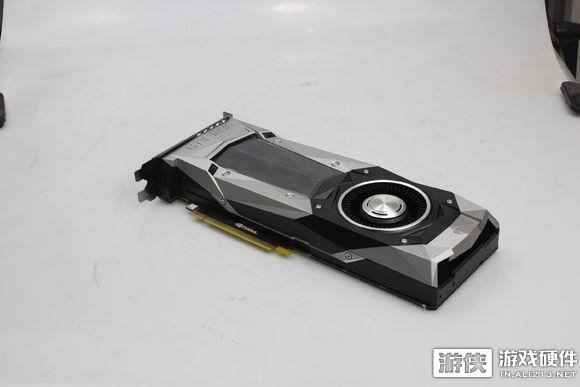

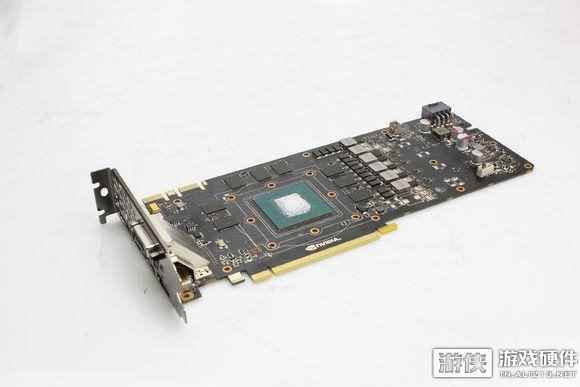

　　 性能方面，GTX 1080的实际性能比GTX 980 SLI还要快，亦远远超过GTX TiTAN X，它将是新的性能王者。 现在，网友小愤青已经拿到了GTX 1080实卡，并给我们带来的全球首拆。 从图片来看，GTX 1080的整体布局和之前GTX 980非常相似，准确来说，NVIDIA最近几代旗舰卡都是这样的设计。

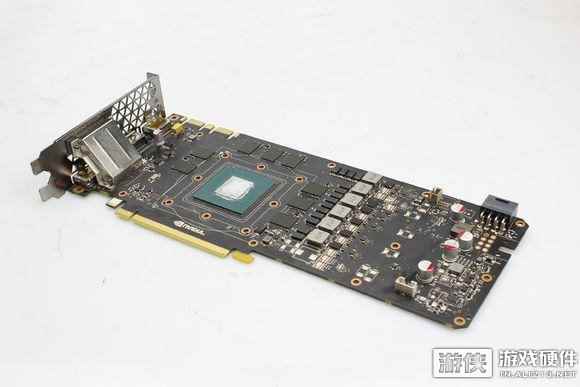

　　GTX 1080采用了4+1+1相供电设计，4相核心供电，1相显存供电，还1相供电做平衡，PCB则采用了10层设计。 至于性能，该网友表示目前还没有驱动，所以跑分成绩暂时还不清楚。
