为了更高的性能而等待 NVIDIA Pascal显卡揭秘

　　近日的GTC2016大会上，NVIDIA就已经对外正式发布了16nm工艺的Pascal显卡Tesla P100计算卡。而细心的网友就发现了GTC 2016展示的Pascal显卡与之前GTC 2015上所采用的显存是不同的呢?

　　当国外媒体想进一步上前去拍照的时候，被NVIDIA工作人员无情的气绝了!!!好吧，当然万能的网络时代什么都是能找到的嘛，这不，转身看看就有个小图来对比一下了。

GTC 2015大会上的Pascal，HBM1显存

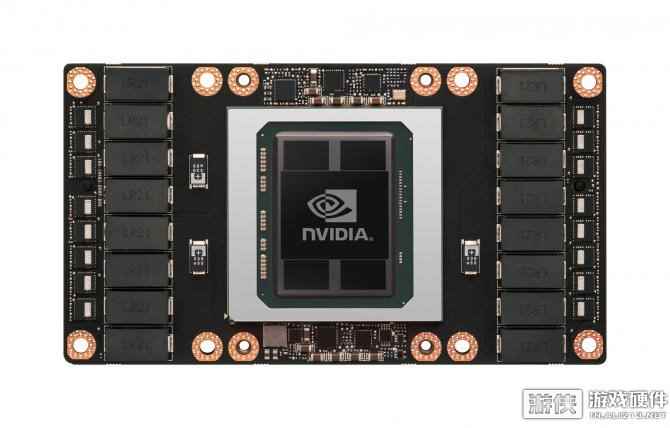

GTC 2016上展示的Pascal显卡，HBM2显存

左为HBM2显存，右为HBM1显存

　　可看到GTC 2015上展示的Pascal显卡是采用的HBM1显存，而本次GTC 2016上展示的Pascal显卡就是用的HBM2显存了嘛，可看到GPU上CoWoS设计(HBM2芯片-晶圆-基底)上的差别。

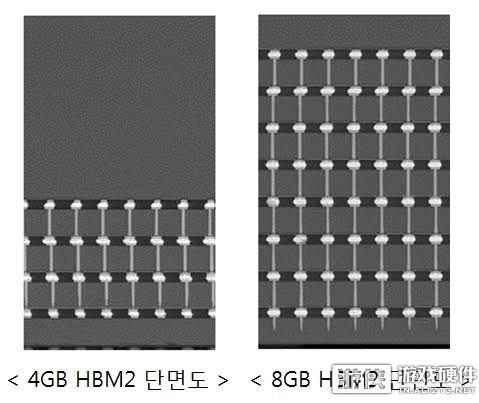

　　据称，NVIDIA此次Pascal显卡上采用的HBM2显存是由三星提供的，20nm工艺和3D TSV技术制造的产品，单颗容量达到达到4GB，带宽达到256GB/s;而四颗显存就是16GB容量,位宽为4096bit,带宽则为1TB/s。这此规格上都是要比HBM1显存强劲不少。

　　同时相信不少有看过笔者上篇文章的网络会发现，为何Pascal架构的P100核心并非完整规格?

　　1.不排除NVIDIA有意保留实力，这已经是很惯常的做法了;

　　2.16nm FinFET工艺良品率问题，新工艺上马，初期良品率都不会太高，需要经过不断的优化和改良才能大批量上市。

　　3.让中核先上，也就是GP104会先于GP100上市。

　　GP100属于大核心型战略，主要是针对于通用计算方面;GP100核心肯定会优先供货计算卡上。那么推迟上GTX Titan或者是GTX 1080 Ti都是很正常不过的事，你看MAXWELL当时就是这样子的啦!!!不满意的可以找老黄嘛。

　　而GP104就是中型核心，主要是面对桌面级游戏市场的，外媒videocardz就作出了很详细的GPU分析!拿着GP100的核心架构图对比分析就轻松多了嘛。NVIDIA近年来的GPU都是模块块组成的，分别由不同的GPU、SM单元组成，不同核心就是由不同单元规格&数量组成的嘛!这不难理解!!!

　　那么就有下面的猜测了!!!大家参考就可以了嘛，最终还是得看NVIDIA是如何做的!!!
